Energetické řetězy Kolibri

Plastové energetické řetězy

Jedná se o cenově výhodný energetický řetěz pro lehký průmysl. Patentovaný otevírací mechanismus nabízí současně extrémně vysokou tuhost v krutu a komfortní otevírání.

Přehled vlastností

  • snadné ukládání kabelů díky otevíratelným příčkám
  • možnost oboustranného otevírání příček
  • příčky umožňují variabilní členění prostoru pro kabely
  • příčky je možno instalovat dodatečně

Vlastnosti řetězů Kolibri

Všechny plastové energetické řetězy ekd jsou vybaveny již integrovanými plastovými připojovacími prvky. Tím odpadají další konstrukční díly potřebné pro jejich upevnění.

Rozměry

Poloměr ohybu 15 – 300 mm
Vnitřní výška 7 – 50 mm
Vnitřní šířka 7 – 205 mm

Hmotnost

Energetický řetěz 0,06 – 2,7 kg/m


Využití řetězů Kolibri

roboty | manipulační technika | dopravní technika | zpracování plastů | papírenské stroje | textilní stroje | čistírny odpadních vod

Zátěžový diagram

Oblasti použití

Další vlastnosti řetězů Kolibri

Délka pojezdu

Maximální délka pojezdu je určena uspořádáním a přídavným zatížením (hmotností kabelů). Při samonosném provedení je maximální délka pojezdu tvořena dvojnásobkem samonosné délky. Tuto hodnotu je možné zvětšit podpěrnými kladkami nebo jinými konstrukčními opatřeními.
V kluzném provedení je možné dosáhnout (podle účelu použití) pojezdové dráhy až 100 m.
Někdy je potřeba provést další konstrukční opatření v souladu s technickými pravidly firmy ekd.

Rychlost pojezdu

Rychlost pojezdu není v podstatě omezena. Nicméně je třeba zohlednit podmínky a parametry dané aplikace.

Zrychlení

Zrychlení není zásadně nijak omezeno, nicméně může být limitováno tažnými silami vznikajícími zejména v těžších kabelech. Jeho mezí by bylo možné dosáhnout v případě vysokých hmotností kabelů vlivem vznikajícího tahového namáhání.

Provozní teplota

Trvalá provozní teplota leží v rozmezí -20 °C až 100 °C.

Speciální provedení

ELTOLA tichý chod
ATEX nevýbušné provedení
ESD antistatické
V-0 samozhášecí

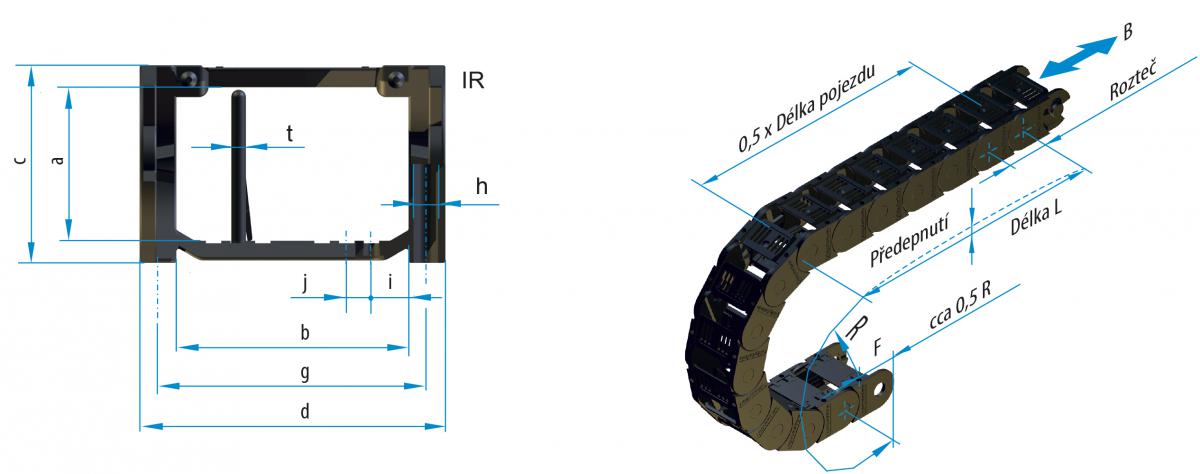

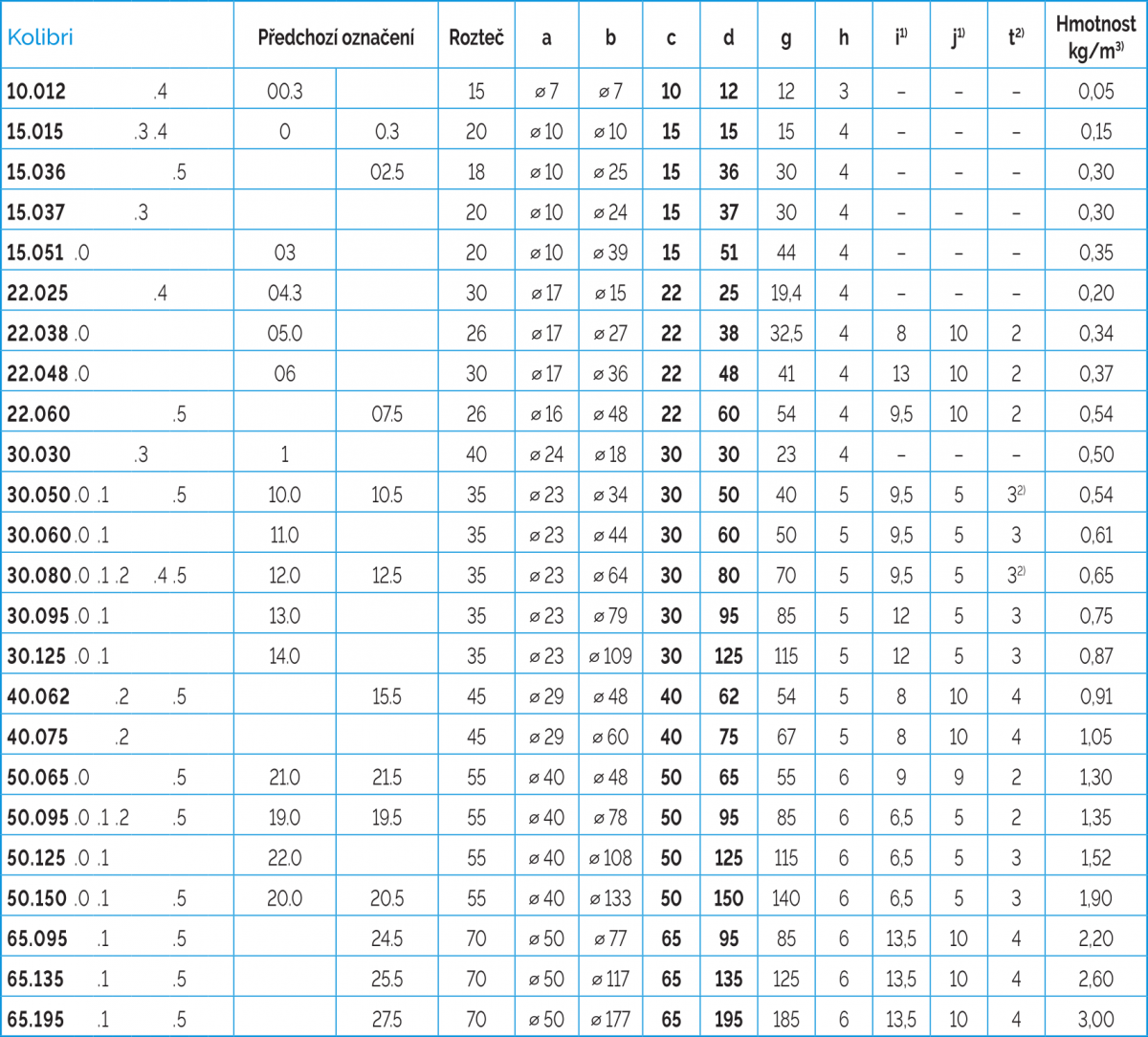

Rozměry řetězů Kolibri

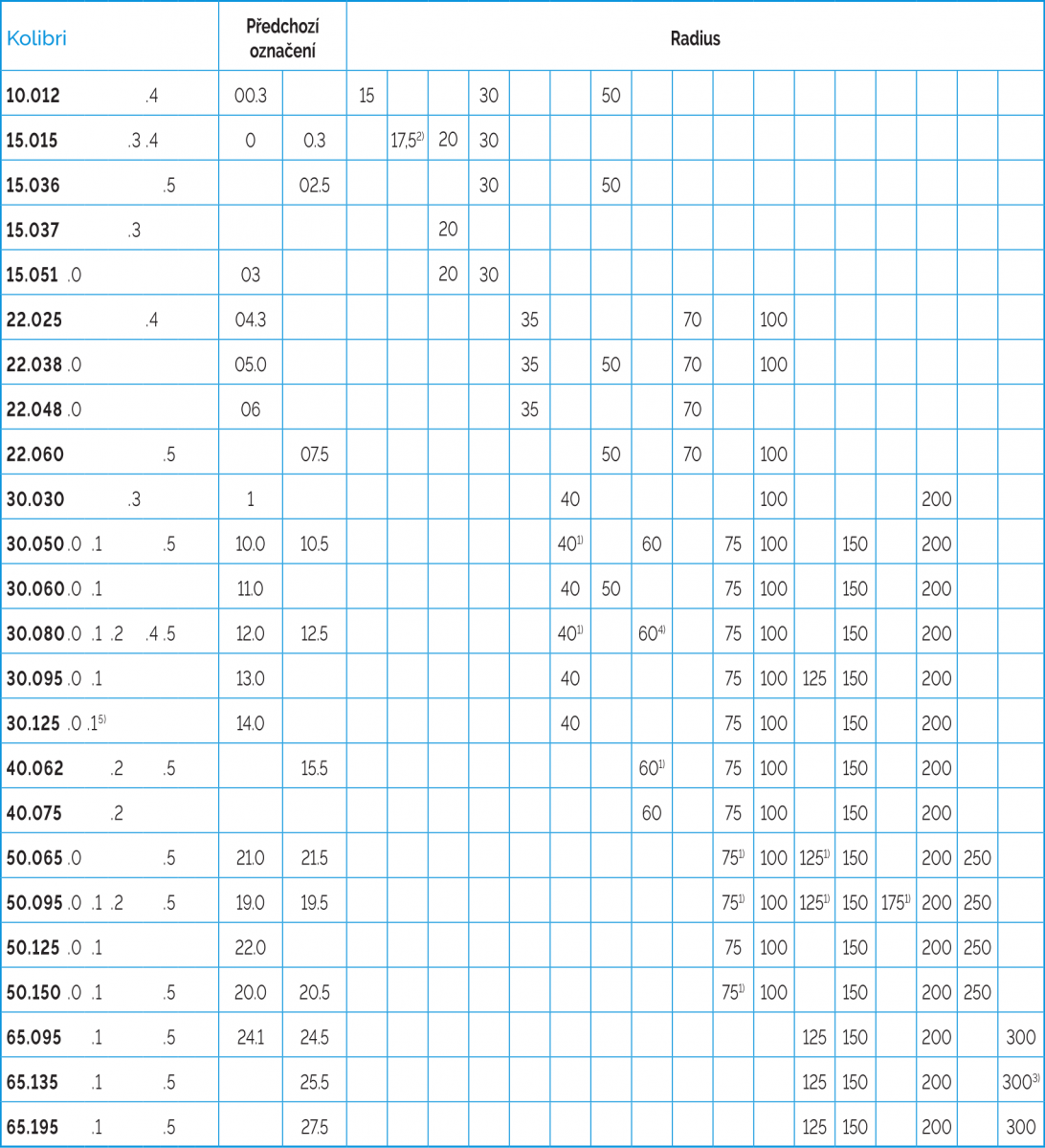

1) Ne u Kolibri *.2
2) U Kolibri *.2 je t = 4
   U Kolibri *.5 je t = 2

1) Neplatí pro Kolibri xx.xxx.5
2) Pouze Kolibri 15.015.3
3) Přídavně R400
4) Pouze Kolibri 30.080.5
5) Kolibri 30.125.1 pouze R40, 75 a 100

EKD Gelenkrohr GmbH

Modely

Velikosti řetězů Kolibri

Druhy řetězů Kolibri

Kolibri 00.0000.0

Standardní provedení

  • otevíratelná příčka na vnitřní straně
  • možnost oddělení prostoru pro kabely posuvnými příčkami
  • integrovaný připojovací prvek

Kolibri 00.0000.1

Otevírání na vnější straně

  • otevíratelná příčka na vnější straně
  • možnost oddělení prostoru pro kabely posuvnými příčkami
  • integrovaný připojovací prvek

Kolibri 00.0000.2

Zesílené provedení

  • otevíratelná příčka na vnitřní straně
  • možnost rozdělení prostoru pro kabely posuvnými příčkami
  • integrovaný připojovací prvek

Kolibri 00.0000.3

Jednodílný článek řetězu

  • neotevíratelný
  • nerozebíratelný
  • integrovaný připojovací prvek

Kolibri 00.0000.4

Zalomená příčka

  • zalomená příčka na vnitřní straně
  • není zde možnost rozdělení prostoru pro kabely
  • integrovaný připojovací prvek

Kolibri 00.0000.5

Uzavřené provedení

  • otevíratelná příčka na vnější straně
  • možnost oddělení prostoru pro kabely posuvnými příčkami integrovaný
  • připojovací prvek
