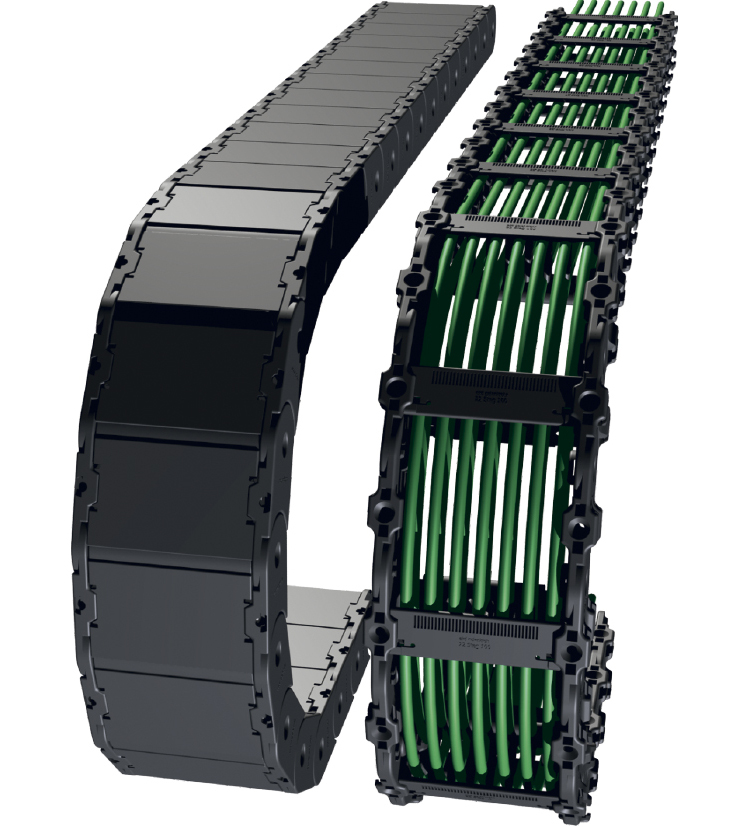

Energetické řetězy PKK

Plastové energetické řetězy

Řetězy PKK byly vyvinuty na základě mnohaletých zkušeností, které umožnily spojit všechny přednosti plastových energetických řetězů do jednoho systému.

Systém umožňuje

  • rychlou montáž a demontáž příček
  • snadné zkracování nebo prodlužování řetězů

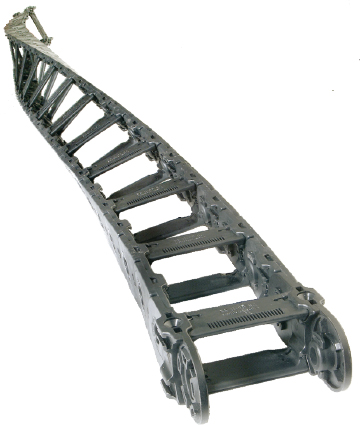

  • možnost prostorového tvarování

Vlastnosti řetězů PKK

Všechny plastové energetické řetězy EKD jsou vybaveny již integrovanými připojovacími prvky. Tím odpadají další konstrukční díly potřebné pro jejich upevnění.

Rozměry

Poloměr ohybu 40 – 500 mm
Vnitřní výška 16 – 80 mm
Vnitřní šířka 30 – 300 mm

Hmotnost

Energetický řetěz 0,6 – 3,4 kg/m


Využití řetězů PKK

roboty | obráběcí stroje | manipulační technika | textilní stroje

Zátěžový diagram

Oblasti použití

Další vlastnosti řetězů PKK

Délka pojezdu

Maximální délka pojezdu je určena uspořádáním a přídavným zatížením (hmotností kabelů). Při samonosném provedení je maximální délka pojezdu tvořena dvojnásobkem samonosné délky. Tuto hodnotu je možné zvětšit podpěrnými kladkami nebo jinými konstrukčními opatřeními.
V kluzném provedení je možné dosáhnout (podle typu aplikace) délky pojezdu až 100 m.
Kromě toho je eventuelně zapotřebí provést potřebná konstrukční opatření.

Rychlost pojezdu

Rychlost pojezdu není v podstatě omezena. Nicméně je potřeba zohlednit podmínky a parametry dané aplikace.

Zrychlení

Zrychlení není zásadně nijak omezeno, nicméně může být limitováno tažnými silami vznikajícími zejména v těžších kabelech. Jeho mezí by bylo možné dosáhnout v případě vysokých hmotností kabelů vlivem vznikajícího tahového namáhání.

Provozní teplota

Trvalá provozní teplota leží v rozmezí -20 °C až 100 °C.

Speciální provedení

ELTOLA tichý chod
ALLROUND pohyby ve všech směrech
ATEX nevýbušné provedení
ESD antistatické
V-0 samozhášecí

EKD Gelenkrohr GmbH

Modely

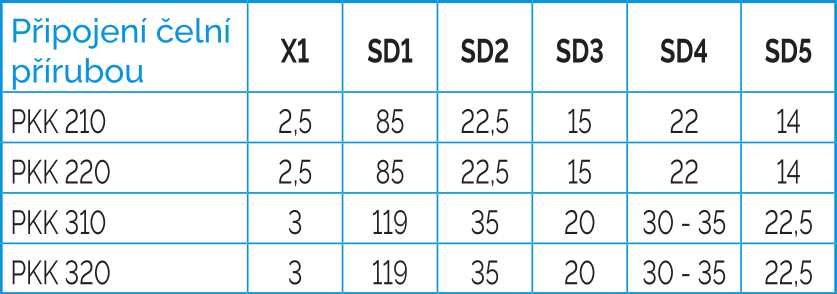

Rozměry řetězů PKK

Technika

1) Využitelná vnitřní šířka je určena jako délka příčky – 2e a odvíjí se od nastavené šířky příček.
2) První příčka článku řetězu (příčky po 2 mm) PKK 215, 225, 245, 315, 325, 345: i = 22.
3) Rozměr neplatí pro uzavřené provedení.
4) PKK 115 a 125 od R20; 215 a 225 od R100; 245, 315 a 325 od R150; 345, 525 a 515 od R200.
5) Vnitřní krycí segmenty (ASI) délky 200 mm řetězů PKK 215, 225, 245 a délky 300 mm řetězů PKK 315, 325,
345 mají na jedné straně otočný kloub.
6) PKK 128 od R50; PKK 228 od R100; PKK 328 od R150; PKK 528 od R200.

Konstrukční provedení řetězů PKK

PKK 120 | 220 | 320 | 520

Standardní provedení má příčku v každém druhém článku. Pomocí přídavných svazků článků a příček je možné řetězy rozšířit na vícenásobné. Integrovaný připojovací prvek v případě potřeby umožňuje jakýkoliv článek řetězu použít jako připojovací. Tím odpadá oddělené skladování nebo objednávání připojovacích prvků.

PKK 110 | 210 | 240 | 310 | 340 | 510

Vnější hladké provedení PKK-10 odpovídá standardnímu provedení, na vnější straně ale nemá drážku ve tvaru T. Tato provedení díky rovinným postranním plochám působí dobře vzhledově, mají také menší konstrukční šířku (viz též PKK 215, PKK 245). S PKK 240 a 340 je navíc možné realizovat větší průřezy vložených kabelů nebo hadic pomocí zvýšených příček.

PKK 121 | 221 | 321 | 521

Provedení PKK-21 má příčku v každém článku. Přídavné příčky zvyšují stranovou stabilitu a zlepšují vedení zvláště v případě malých průměrů kabelů.

PKK 111 | 211 | 241 | 311 | 341 | 511

Tyto řetězy s hladkým vnějším provedením mají pro zvýšení stranové stability a zlepšené vedení kabelů menších průměrů příčku v každém článku. PKK 241 a PKK 341 mají zvětšený průřez pro ukládání kabelů.

PKK 113 | 123 | 213 | 223 | 243 | 313 | 323 | 343 | 513 | 523

Řetězy PKK s namontovanými zvýšenými příčkami na vnitřním poloměru. Provedení je vhodné pro nízké pojezdové rychlosti. Namontované příčky vytvářejí další přídavný prostor pro osazování kabelů. Mohou být aplikovány i na vnějším poloměru nebo v dalších kombinacích podle vyobrazení. Příčky jsou dodávány ve dvou délkách.

PKK 125 | 225 | 325 | 525

Uzavřená provedení poskytují optimální ochranu kabelů před třískami nebo např. před zkřehnutím vlivem UV záření. Krycí segmenty je možné otevírat jak na vnitřní, tak na vnější straně. Uzavřená provedení je možné realizovat také dodatečně z normálního provedení.

PKK 115 | 215 | 245 | 315 | 345 | 515

Uzavřená provedení bez drážky T na vnějších stranách díky hladkým postranním plochám působí vzhledově obzvláště dobře a mají přitom malou konstrukční šířku.

PKK 128 | 228 | 328 | 528

Řetězy PKK 128, 228 a 328 s kluznými botkami jsou zkonstruovány pro kluzná uspořádání (delší pojezdové dráhy). Příčky jsou namontovány v každém článku. Kluzné botky s velmi nízkým koeficientem tření (μ = 0,2 až 0,25) jsou umístěny na vnitřní straně energetického řetězu. Tyto prvky je možné instalovat i dodatečně. Při malém počtu zdvihů a nízkých rychlostech (1 m/s) není aplikace kluzných botek potřebná. Pro aplikaci kluzných botek nejsou určeny řady PKK s nejmenšími poloměry.

Vícesvazkové energetické řetězy

Vícesvazkové energetické řetězy je možné realizovat přidáním dalších svazků článků, které budou na stávající energetické řetězy (nikoliv PKK s hladkými vnějšími stranami) namontovány pomocí příček.
