Mobilis MOVIT

Produkt firmy Fels

Jedná se o inovativní jednopólový systém trolejového napájení, který představuje jedinečné řešení nejenom z technického, ale i z estetického hlediska.

Inovativní od montáže až po údržbu

Koncepčně vychází MOBILIS MOVIT z uzavřené troleje MOBILIS ELITE. I v této nové sérii je kladen důraz na tři hlavní charakteristiky:

  • Jednoduchost z hlediska návrhu, montáže a snadné údržby
  • Bezpečnost nejenom s ohledem na provoz a údržbu, ale i z hlediska dodržování norem a předpisů
  • Spolehlivost s cílem zajistit maximální spokojenost zákazníků

Snadná montáž a uvedení do provozu

Stejně jako u ostatních produktů ze série MOBILIS je i zde kladen důraz na jednoduchou montáž:

  • Kompaktní držáky umožňují montáž všech pólů najednou
  • Trolejové díly jsou do držáku instalovány snadným zaklapnutím („klik systém“)
  • Většinu komponentů, jako např. krytky spojek, napájení, koncové čepičky apod. lze namontovat bez použití nářadí
  • Veškeré příslušenství je již předmontováno z výroby

JEDNOTLIVĚ IZOLOVANÁ OTEVŘENÁ NAPÁJECÍ TROLEJ 315 A / 450 A / 630 A

Velký výkon

Systém trolejového vedení z hliníku s kontaktními plochami z legované nerezové oceli zajišťuje vyšší vodivost, nízkou hmotnost a tím vysokou konkurenceschopnost.

Díky vzdálenosti jednotlivých trolejí 50 mm se jedná o kompaktní design, vyznačující se malými zástavbovými rozměry.

Nízká hodnota impedance je zárukou nízkých úbytků napětí.

Jednoduchá montáž

Vlastnosti jednotlivě izolované troleje MOBILIS MOVIT zajišťují její snadný návrh, rychlou montáž a spolehlivý provoz.

  • sMontáž trolejí do kompaktních držáků zaklapnutím („klik systém“) a volný posun trolejí v držácích
  • Kompaktní provedení spojů a jejich snadná montáž
  • Rychlost pojezdu sběrače až do 600 m/min
  • Velké délky troleje bez dilatačních členů
  • Vhodné do vnitřního i vnějšího prostředí
  • Montáž bez speciálního nářadí
  • Trolejový profil umožňuje snadné vložení topného kabelu

Rozsáhlé možnosti uplatnění

Z návrhu a provedení této mimořádně výkonné troleje MOBILIS MOVIT mohou díky jejímu inovativnímu provedení profitovat i další náročné obory:

  • Mostové jeřáby
  • Výkonné přístavní jeřáby
  • Portálové jeřáby
  • Ostatní manipulační technika
  • Aplikace pro přepravu osob „people mover“ v zábavních parcích, příměstská doprava apod.

Modely

Obecné vlastnosti

  • Odpovídá normám CEI 60439-2 a EN 60204-32
  • Stupeň krytí IP23 dle CEI 60529
  • Maximální provozní napětí: 750 VAC
  • Dovolený teplotní rozsah: -30 °C až +55 °C
  • Všechny umělohmotné komponenty příslušenství jsou
    samozhášecí
  • Rozteč uchycení 2 m
  • Použití ve vnějším i vnitřním prostředí
  • Ochrana proti použití PE sběrače do fázového vodiče
  • Rozteč vodičů 50 mm
  • Samozhášecí PVC
  • Standardní délka 4 m, 3 m, 2 m, 1 m
  • Speciální délky na vyžádání

1 Trolej

2 Spojovací díl

3 Krytka spoje

4 Napájecí díl

5 Přejížděcí trychtýř

6 Držáky

7 Fixační svorka

8 Sběrače proudu

9 Unašeče

Trolej

  • Hliníkový vodič s nerezovým páskem
  • Samozhášecí PVC
  • 384 A / 40 °C / 80 % ED
    496 A / 40 °C / 80 % ED
    580 A / 40 °C / 80 % ED

Spojovací díl

  • Pro spojení trolejí a pro napájení
  • Materiál eloxovaný hliník

Krytka spoje

  • Samozhášecí PVC
  • Krytí IP23
  • Montáž bez použití nářadí
  • Hmotnost 0,17 kg

Napájecí díl

  • Samozhášecí PVC
  • Krytí IP23
  • Hmotnost 0,36 kg
  • Kabelová oka nejsou součástí dodávky

Koncová čepička / Přejížděcí trychtýř

  • Samozhášecí PVC
  • Krytí IP23
  • Montáž bez použití nářadí
  • Hmotnost 0,14 kg

Držáky

  • Montáž formou zaklapnutí
  • Umožňuje posun troleje v držáku při dilataci
  • Rozteč uchycení 2 m
  • Vzdálenost jednotlivých trolejí 50 mm
  • Uchycení pomocí 2 šroubů M8, rozteč 100 mm
  • Materiál eloxovaný hliník a termoplast

Fixační svorka

  • 2 svorky na obou koncích jednoho držáku zajišťují trolej proti posunu
  • Materiál eloxovaný hliník
  • Hmotnost: 0,07 kg

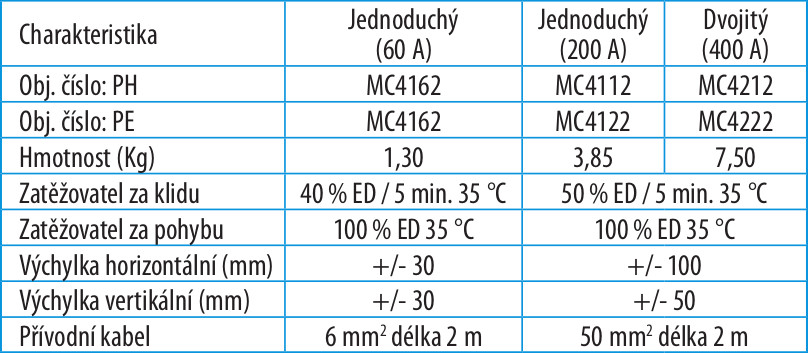

Sběrače proudu

Maximální rychlost pojezdu je 600 m/min (zařízení bez dilatačních členů)

  • Pracovní poloha pouze vertikální

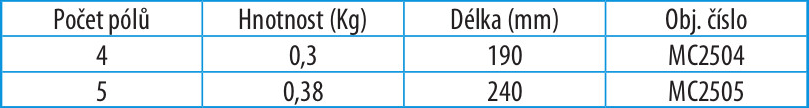

Unašeče

  • Pro jednoduché sběrače 200 A a dvojité sběrače 400 A
  • Délka 500 mm
  • Max. počet pólů 5
  • Materiál pozinkovaná ocel

Technika

Vysoká bezpečnost

Napájecí trolej MOBILIS MOVIT zajišťuje jak vysoký stupeň provozní bezpečnosti, tak dodržování všech platných bezpečnostních norem a předpisů. Tato jednotlivě izolovaná otevřená trolej splňuje stupeň krytí IP23. Uhlíky sběrače jsou vybaveny novou, zesílenou izolací. Tvar kontaktní plochy mezi uhlíkem a styčnou plochou troleje je zárukou vysoké provozní spolehlivosti a minimálního opotřebení uhlíků. Použití kvalitních materiálů a pečlivé výroby zajišťuje vysokou životnost celého napájecího systému.

Nadčasový design

U série MOBILIS je patrné, že inovativní průmyslový design hrál při koncepci tohoto trolejového systému výraznou úlohu

  • spojuje v sobě výkonnost, ergonomii, estetiku a ekonomickou realitu.
