Energetické řetězy PLE

Kombinované energetické řetězy

Energetické řetězy PLE se oproti standardním plastovým řetězům vyznačují extrémní stabilitou díky tuhému hliníkovému provedení příček. Příčky je možno přizpůsobovat požadované aplikaci a je možné je realizovat až do délky 1 000 mm.

Rozdělení vnitřního prostoru je velmi variabilní a to výrazně přispívá k optimální ochraně kabelů zvláště při nejvyšších zrychleních a rychlostech pojezdu

Všechny energetické řetězy EKD s plastovými bočnicemi jsou vybaveny integrovanými plastovými připojovacími prvky. Tím odpadají další konstrukční díly potřebné pro jejich upevnění.

Vlastnosti řetězů PLE

  • rychlá montáž a demontáž příček
  • možnost vnitřního i vnějšího otevírání
  • snadné zkracování nebo prodlužování řetězu
  • délka příček plynule měnitelná až do 1000 mm

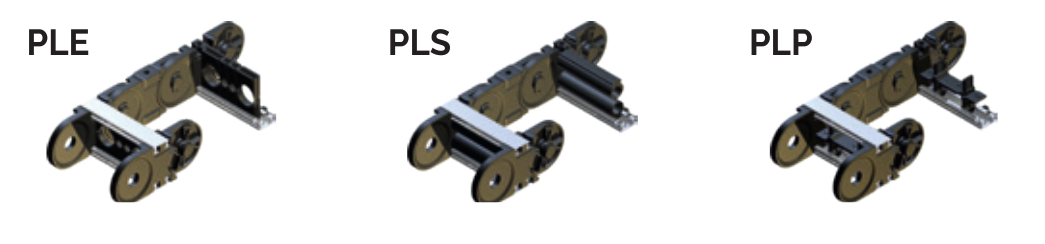

Řetězy s hliníkovými příčkami se dodávají v provedení

  • PLE s plastovými děrovanými příčkami
  • PLS s pěnovými příčkami
  • PLP s plastovými oddělovacími příčkami

Využití řetězů PLE

dopravní a zvedací technika | manipulační technika | výroba obráběcích strojů

Zátěžový diagram

Oblasti použití

Další vlastnosti řetězů PLE

Délka pojezdu

Maximální délka pojezdu je určena uspořádáním a přídavným zatížením (hmotností kabelů). Při samonosném provedení je maximální délka pojezdu tvořena dvojnásobkem samonosné délky. Tuto hodnotu je možné zvětšit podpěrnými kladkami nebo jinými konstrukčními opatřeními.

V kluzném provedení je možné dosáhnout (podle typu aplikace) délky pojezdu až 100 m.

Je možno provést další konstrukční opatření jako např. u systému MARATHON, díky kterým je možno délku pojezdu zvětšovat téměř neomezeně.

Rychlost pojezdu

Rychlost pojezdu není v podstatě omezena. Nicméně je třeba zohlednit podmínky a parametry dané aplikace.

Zrychlení

Zrychlení není zásadně nijak omezeno, nicméně může být limitováno tažnými silami vznikajícími zejména v těžších kabelech. Jeho mezí by bylo možné dosáhnout v případě vysokých hmotností kabelů vlivem vznikajícího tahového namáhání.

Provozní teplota

Trvalá provozní teplota leží v rozmezí -20 °C až 100 °C.

Speciální provedení

ALLROUND pohyby ve všech směrech
ESD antistatické
V-0 samozhášecí



Rozměry řetězů SLE

1) Délka příčky + 2 l udává vnější šířku včetně kluzného prvku.
2) PLE 328 od R200, PLE 528, 548 od R250.
3) Hmotnost pro délku příček 100, údaje v závorkách pro uzavřené provedení. Dodávány jsou energetické řetězy s délkou příček odstupňovanou po 1 mm.

EKD Gelenkrohr GmbH

Modely

Stavební díly řetězů PLE

1 Bočnice

2 Nosná příčka

3 Pojistná západka

4 Pojistný čep

5 Mezikus

6 Vedení kabelů a hadic

7 Tlumící prvek

8 Příčka

9 Kryt vnitřní

10 Kryt vnější

Technika

Konstrukční provedení řetězů SLE

Řetězy PLE (s plastovými děrovanými příčkami nebo s plastovými zásuvnými profily) zajišťují i při vysokých rychlostech pojezdu ideální vedení. Přitom je při vkládání kabelů téměř vyloučena chyba, protože velikost otvorů přesně odpovídá danému kabelu. Plastové vkládací prvky jsou dodávány s rastrem 5 mm a mohou být individuálně přizpůsobeny dané aplikaci.

PLE 220 | 320 | 520 | 620

Standardní provedení má příčky v každém druhém článku. Integrovaný připojovací prvek v případě potřeby umožňuje jakýkoliv článek řetězu použít jako připojovací (kromě 620). Tím odpadá oddělené skladování nebo objednávání připojovacích prvků.

PLE 221 | 321 | 521 | 541 | 621

Tato provedení mají příčky v každém článku. Přídavné příčky zvyšují stranovou stabilitu a zlepšují vedení zvláště v případě malých průměrů kabelů.

PLE 325 | 525

Uzavřené provedení s hliníkovým zakrytím je možné realizovat také dodatečně z normálního provedení. Krycí segmenty je možné otevírat jak na vnitřní, tak na vnější straně řetězu.

PLE 328 | 528 | 548

Tato provedení energetických řetězů jsou vhodná pro dlouhé pojezdové dráhy. V těchto případech se horní větev řetězu smýká po dolní. Pro zvýšení stability řetězu jsou proto příčky namontovány v každém článku. Na vnitřní straně řetězu jsou namontovány kluzné botky s velmi nízkým koeficientem tření (μ = 0,2 až 0,25). Po dosažení meze opotřebení je možné kluzné botky vyměnit a energetický řetěz provozovat nadále. Kluzné botky je možné nainstalovat i dodatečně, příčky však musejí mít odpovídající otvory.
