Mobilis ELITE

Produkt firmy Fels

Uzavřené troleje řady Elite byly jako první na světě navrženy s komorovým profilem, který se vyznačuje mimořádně vysokým stupněm pevnosti a stability. Propracovaný sběrač s lehce vyjímatelnými uhlíky, extrémně široké příslušenství a snadná montáž, kterou je možno provádět bez zvláštního nářadí – a společnost Fels nezapomíná ani na ergonomii a estetiku – vysoce kvalitní plasty a barevný soulad všech detailů vytvářejí z každé montáže i následného užívání této troleje působivý zážitek.

Popis produktu

Výkon

  • rozšířená produktová řada (od 20 do 200A)
  • lehký a zároveň stabilní PVC profil
  • dlouhé dráhy bez dilatačních prvků
  • kompatibilní komponenty

Jednoduchá údržba

  • vyjímatelné uhlíky
  • jednoduchá demontáž spojek

Rychlá montáž

  • předmontovaný produkt (spojovací šrouby, těsnicí lišta…)
  • příslušenství montovatelné rukou (rychlá montáž bez nutnosti nářadí)
  • šroubové spoje s definovaným momentem dotažení

Bezpečnost

  • tř. krytí IP23 dle EN60529
  • samozhášecí PVC

Ukázka montáže

Modely

Estetika, inovace

MOBILIS Elite zohledňuje ergonomii, ale nezapomíná ani na estetiku. Hledání linií, barevného souladu, stejnoměrnost všech komponentů za účelem dodržení dynamického a současně střízlivě jednotného vzhledu, toto vše přispívá k tomu, aby se z naší uzavřené troleje stala novinka s podařenou estetikou.

Komorový profil

Společnost Fels byla celosvětově první firmou, která do své produktové řady Mobilis integrovala komorový profil. Ten propůjčuje uzavřené troleji vynikající stabilitu a pevnost. Docílilo se tím lehkého a zároveň extrémně odolného profilu, do kterého lze současně umístit 4 až 5 vodicích pásků. Spodní zmenšený otvor zabraňuje jakémukoli nechtěnému kontaktu s vodiči.

Vyjímatené uhlíky

Již ve fázi návrhu se u MOBILIS Elite myslelo na údržbu. Uhlíky, které patří mezi hlavní opotřebitelné díly, tak lze jednoduše vyměnit bez nutnosti zásahu do kabelového rozvodu sběrače, k jeho uvolnění stačí pouze šroubovák.

Teplotní rozsah

  • - 20 °C až + 55 °C pro běžné používání
  • - 20 °C až + 75 °C pro vyšší teploty.

Trolej Elite

1 Trolejové díly

2 Krytka spoje

3 Koncové napájecí díly

4 Jednoduchý sběrač

5 Držák

6 Fixační držák

7 Unášeče

8 Upevňovací konzole

9 Koncová čepička

Šroubové spoje s definovaným momentem dotažení spojů

Držáky, kryty spojek i napájení lze jednoduše nasadit rukou.

Spodní zmenšený otvor zabraňující jakémukoli nechtěnému kontaktu s vodiči

Uhlíky, které patří mezi hlavní opotřebitelné díly, tak lze jednoduše vyměnit bez nutnosti zásahu do kabelového rozvodu sběrače

Technika

Šroubové spoje s definovaným momentem dotažení spojů

Patentovaný systém s bezpečnostními šrouby umožňuje kontrolované dotažení šroubových spojů, čímž je zajištěna bezpečnost a  spolehlivost napájecího systému.

  • Při montáži jednotlivých trolejových segmentů zajišťují šrouby optimální utahovací moment na každém spoji. Jakmile je dosaženo vypočteného momentu, dojde k ulomení horního dílu šroubu.
  • V momentě, kdy se šroub ulomí, objeví se druhá, šestihranná hlava. Díky tomu lze následně jednoduše provést event. pozdější demontáž

Vysoký stupeň krytí

MOBILIS Elite nabízí uživateli širokou nabídku příslušenství, které díky integrovanému systému ochrany proti dotyku zajišťuje vysoký stupeň ochrany krytím IP23.

Příslušenství pro rychlou montáž a demontáž

K ulehčení montáže a údržby, je příslušenství troleje MOBILIS Elite vyvinuto pro instalaci bez nářadí, tedy pro jednoduchou, snadnou a rychlou montáž. Držáky, kryty spojek i napájení lze jednoduše nasadit rukou.

Jednotlivé díly troleje Elite

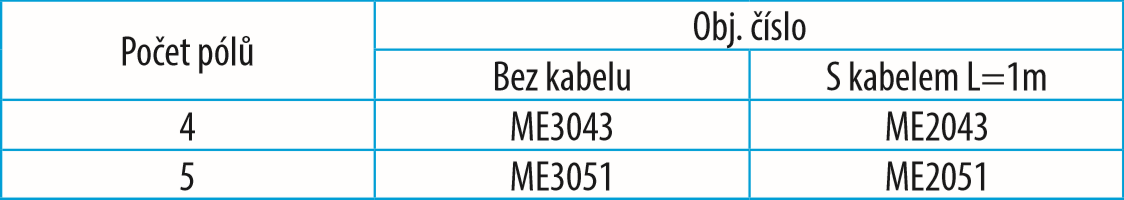

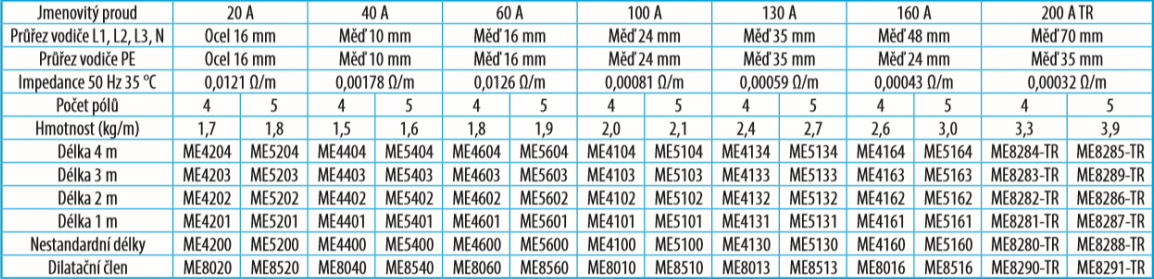

Trolejové díly

  • Samozhášecí PVC
  • Standardní délka 4 m, 3 m, 2 m, 1 m
  • Speciální délky na vyžádání
  • Maximální provozní napětí: 750 V
  • Obj. čísla – pod dalším obrázkem

Dilatační členy

  • K instalaci do středu trolejí
  • Na poptávku
  • Obj. čísla – viz níže

Krytka spoje

  • Samozhášecí PVC, IP23
  • Hmotnost: 0,1 kg

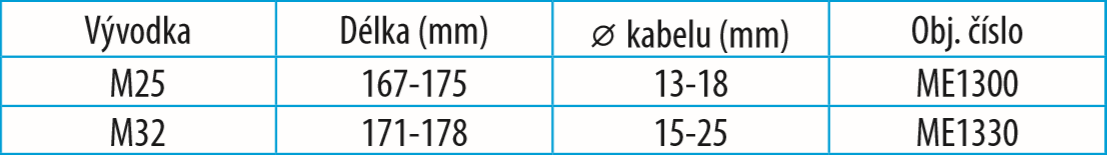

Koncové napájecí díly

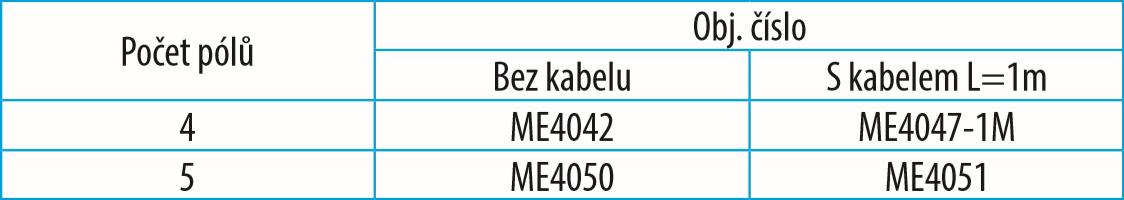

M25/M32/M40

  • Samozhášecí PVC, IP 23
  • Velikost proudu 20, 40, 60, 100 A
  • Možné i šroubení zespodu
  • Hmotnost: 0,4 kg
  • Kabelová oka (o průměru 5) – nejsou součástí dodávky
  • Spojovací šrouby – nejsou součástí dodávky

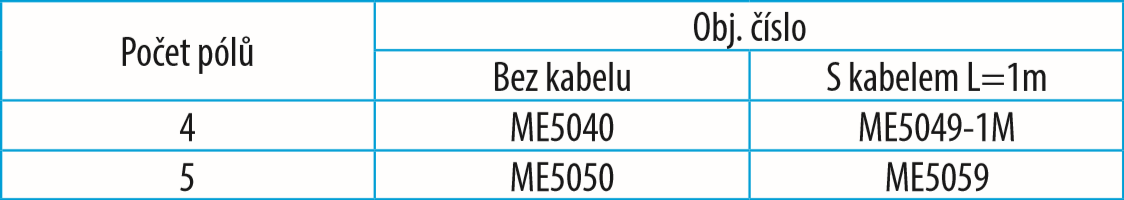

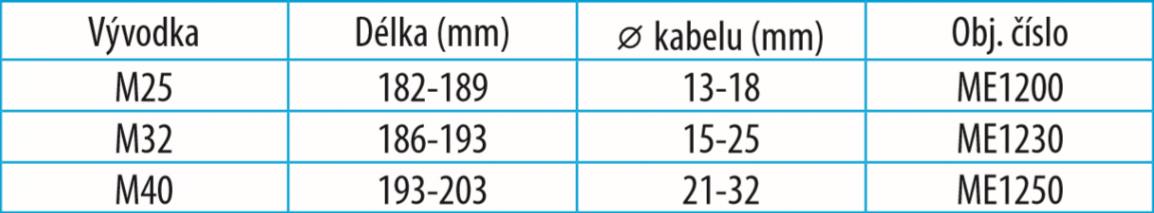

Průběžné napájecí díly

M25/M32

  • Samozhášecí PVC, IP23
  • Velikost proudu 20, 40, 60, 100 A
  • Hmotnost: 0,3 kg
  • Kabelová oka (o průměru 5) – nejsou součástí dodávky
  • Spojovací šrouby – nejsou součástí dodávky

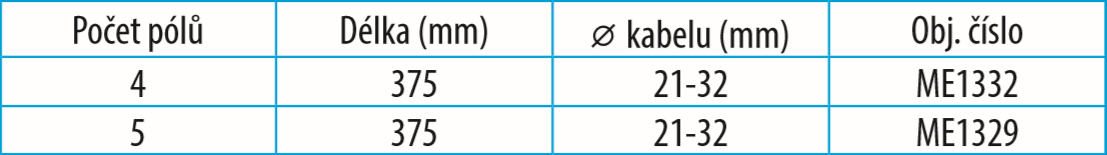

Průběžné napájecí díly

M40

  • Samozhášecí PVC, IP23
  • Velikost proudu 20, 40, 60, 100 A
  • Hmotnost: 1,7 kg

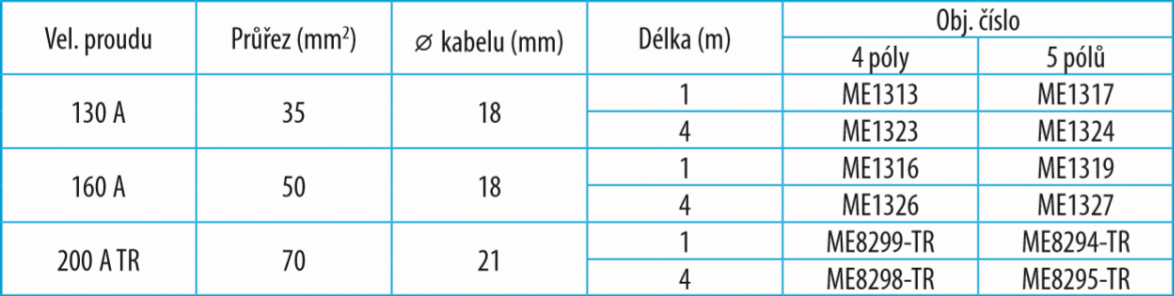

Průběžné napájecí díly

130 A/160 A/200 A

  • Předmontováno na 1-metrových nebo 4-metrových trolejích
  • Maximální hmotnost: 15 kg (130 A), 20 kg (160 A), 23 kg (200 A) (včetně připojovacího kabelu - délka 2 m)
  • Zavěšeno na 2 držácích
  • Nutnost instalace spojovací krabice

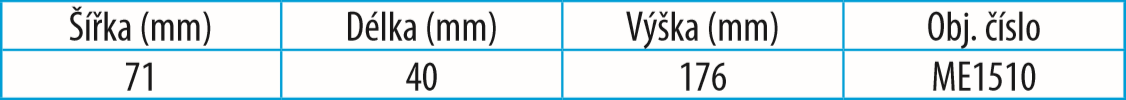

Jednoduchý sběrač

  • Jmenovitý proud 40 A
  • Maximální průřez kabelu 6 mm2
  • Hmotnost: 0,6 kg
  • Propojení jedním flexibilním kabelem
  • Vývodka M25



Dvojitý sběrač

  • Jmenovitý proud 80 A
  • Maximální průřez kabelu 6 mm2
  • Hmotnost: 1,1 kg
  • Propojení dvěma flexibilními kabely
  • Vývodka M25



Trojitý sběrač

  • Jmenovitý proud 120 A
  • Maximální průřez kabelu 6 mm2
  • Hmotnost: 1,6 kg
  • Propojení třemi flexibilními kabely
  • Vývodka M25



Držák

  • Pozinkovaná ocel
  • Šroub M8 předmontovaný
  • 2 ks na jeden 4 m prvek
  • 3 ks na jeden 4 m prvek pro 130/160/200 A vnější prostředí L > 150 m
  • Hmotnost: 0,1 kg



Fixační držák

  • Pozinkovaná ocel
  • Kompletně předmontováno se 2 kotvícími šrouby
  • Hmotnost: 0,1 kg



Spínací tyč

  • Pozinkovaná ocel
  • Kompletně předmontováno
  • Hmotnost: 0,57 kg

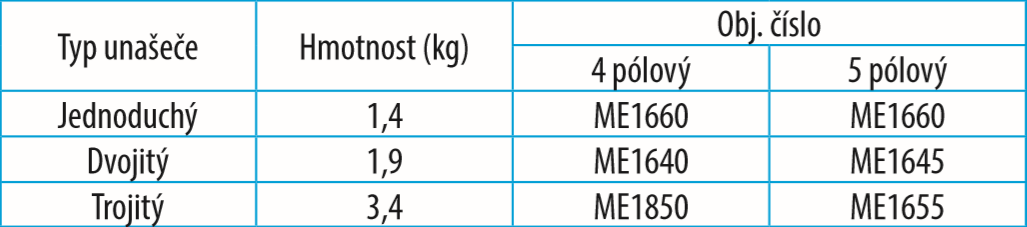

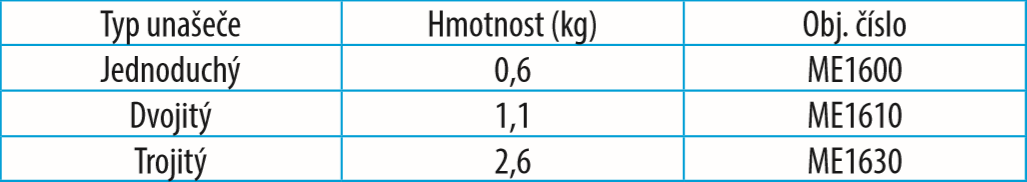

Unášeče

  • Upevnění pomocí čtyřhranu 20 až 50 mm
  • Horizontální přípustné výchylky +/- 50 mm
  • Vertikální přípustné výchylky +/- 50 mm



Unášeče včetně svorkovnice

  • Vstupní kabel 13-18 mm
  • Vstupní vývodka jednoduchý unášeč 1 x M25
  • Vstupní vývodka dvojitý unášeč 2 x M25
  • Vstupní vývodka trojitý unášeč 3 x M25
  • Výstupní kabel 21-32 mm
  • Výstupní vývodka M40

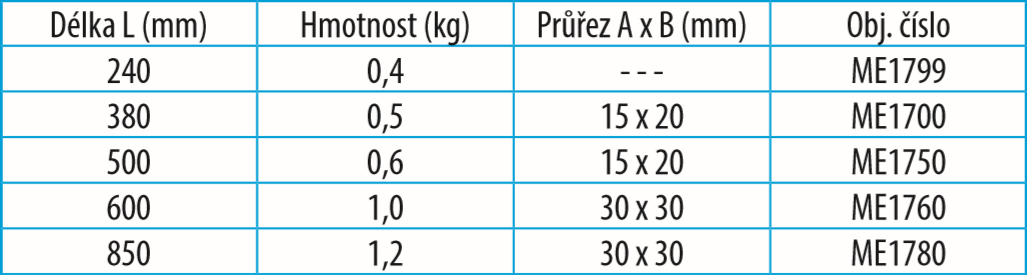

Upevňovací konzoly

  • Pozinkovaná ocel
  • Pro trolej 200 A použít ME1760 a ME1780
  • Konzola ME1799 je určena pro rychlou a snadnou montáž trolejí umístěných ve vnitřním prostředí a bez dilatačních členů



Koncová čepička

  • Samozhášecí PVC
  • IP23
  • Hmotnost: 0,2 Kg
