Lanový kladkostroj AS 7

Kompaktní silák

Program lanových kladkostrojů řady AS 7 je v celosvětovém měřítku považován za pokrokovou klasiku ve zdvihací a jeřábové technice. Stavebnicový systém umožňuje využívat takřka nespočetné množství kombinací konstrukčních skupin tak, aby byly splněny Vaše individuální požadavky.

V případě série AS 7 jsou Vám k dispozici dvě konstrukční velikosti s nosností až 125 000 kg.
Lanový kladkostroj ASR 7 představuje redukovanou konstrukci osvědčeného kladkostroje AS 7. Je koncipován pro nosnosti od 20 000 do 32 000 kg a doplňuje tak mezeru v efektivním využívání lanových kladkostrojů řady SH a řady AS 7.
Konstrukce přepracovaná do podoby dvojitého zdvihacího zařízení pak doplňuje aplikace s vyšší nosností, větší výškou zdvihu a větší rychlostí zdvihu. Významnou vlastností kladkostroje AS 7 ve dvojitém provedení je pro bezpečnost důležité exaktní polohování zátěže. Současným protichodným vedením lana dvojitého zdvihacího zařízení se břemeno zvedá a spouští, aniž by docházelo k jinému než svislému pohybu závěsného háku.

Na přání Vám je k dispozici veškerý výrobní program lanových kladkostrojů v nevýbušném provedení pro zónu 1, zónu 2, zónu 21 nebo zónu 22.

  • Dvě konstrukční provedení s nosností do 125000 kg.
  • Redukovaná konstrukce ASR 7 s nosností od 20000 kg do 32000 kg s větší výškou zdvihu.
  • Inovativní technika pohonu s válcovým rotorem motoru s jednokotoučovou pružinovou brzdou.
  • Stacionární provedení nebo dvoukolejnicový pojezd pro stavbu zařízení a jeřábů, volitelně použitelné s podvěšeným nebo natáčecím pojezdem.
  • Kompaktní konstrukční řešení.
  • Ve dvojitém provedení vyšší nosnost, rychlost a výška zdvihu.
  • Minimální údržba, malé opotřebení a velká životnost podle ISO.
  • Volitelně v nevýbušném provedení podle ATEX, IECEx.

STAHL CraneSystems

Modely

Různá konstrukční provedení a varianty pojezdů pro lanové kladkostroje jsou zárukou jejich využití pro rozmanité aplikace. Jedná se o zcela individuální, podle Vašich specifických požadavků „na míru“ vyrobený kladkostroj.

Stacionární provedení

Lanový kladkostroj AS 7 je možné využívat jako stacionární zařízení pro zvedání nebo tahání např. při stavbě různých zařízení. Zde jsou podle aplikace možné různé varianty odchozího úhlu lana, upevnění zdvihacího mechanismu a koncové polohy zdvihacího motoru.

Dvoukolejnicový pojezd OE

Dvoukolejnicový pojezd OE je navržen pro mostové jeřáby se dvěma nosníky. Velmi kompaktní konstrukční provedení umožňuje realizovat velké dosahy háku, má nízkou konstrukční výšku a tím také nejlepší využití prostoru. Dvoukolejnicový pojezd je k dispozici s různými velikostmi rozchodu pro celý rozsah nosností.

Dvojité zdvihací zařízení

Lanový kladkostroj AS 7 ZW je možné využívat jako stacionární zařízení nebo jej umístit na dvoukolejnicový pojezd OE.

Lanový kladkostroj AS 7 použitý jako vodorovně působící tažné zařízení.

Lanový kladkostroj AS 7 s frekvenčním měničem ve funkci svisle působícího tažného zařízení. Kladkostroj je k základu přišroubován.



Lanový kladkostroj AS 7 s vedeným uchycením břemena.

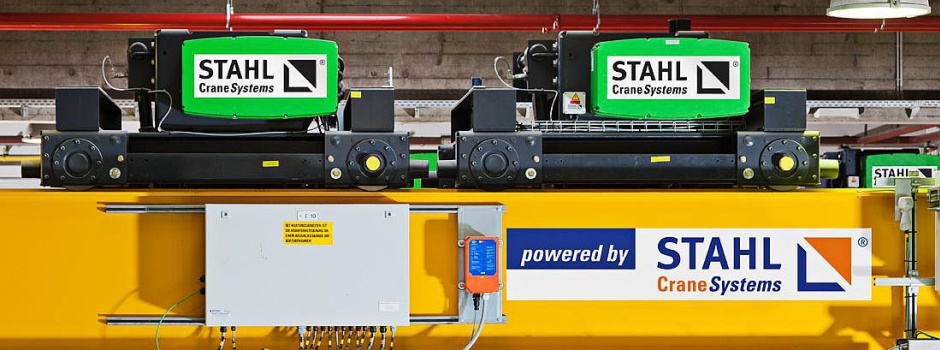

Lanový kladkostroj AS 7 ZW s dvoukolejnicovým pojezdem na mostovém jeřábu se dvěma nosníky.

Odchozí úhel lana

Otáčením prvků vedení lana na lanovém bubnu a odpovídajícím uložením lanového kladkostroje je možné nastavit různé odchozí úhly lana. Podle odchozího úhlu lana se pak nastaví vodící matice vedení lana.

Úhel vedení lan

Lanový kladkostroj AS 7 je možné montovat pod různým sklonem. U lanových pohonů s hákovými závěsy nebo s kladnicí s hákem musí být podélná osa lanového kladkostroje ve vodorovné poloze.

Jednodrážkový lanový buben (standardní lanování)

Provedení s jednodrážkovým lanovým bubnem nachází uplatnění u stacionárních zdvihacích nebo tažných zařízeních zařízení, je možné je kombinovat s různými variantami pojezdů.

Dvoudrážkový lanový buben (lanování bez vodorovného posuvu háku)

Jestliže není žádoucí, aby se při zvedání nebo spouštění zátěž horizontálně posouvala, doporučujeme použít lanový buben se dvěma drážkami (levý/pravý závit). I toto provedení se dá samozřejmě používat nejen jako stacionární, ale také v kombinaci s různými pojezdy.

Dvoudrážkový lanový buben (lanování s větším počtem úchytných bodů)

Lanový buben se dvěma drážkami (levý/pravý závit) se používá při mnoha úkolech spojených se zdviháním nebo tažením břemena, které je nutné uchytit ve více bodech, přičemž není žádoucí, aby se břemeno při zdvihání nebo spouštění pohybovalo ve vodorovném směru.

Dvojité zdvihací zařízení (lanování bez vodorovného posuvu háku)

Nezávisle na drážkování bubnu je zaručeno stabilní vedení háku a exaktní polohování zátěže.

Technika

Je to uklidňující pocit vědět, jaká spolehlivá technika se skrývá v lanovém kladkostroji AS 7. Maximálně bezúdržbové komponenty modulárně koncipovaného lanového kladkostroje jsou navzájem optimálně sladěny. Zaručují konstantní výkonnost, dlouhou životnost a vysokou účinnost.

Lano a vodící matice
  • Vysoce ohebné speciální lano s dlouhou životností.

  • Osvědčená vodící matice z šedé litiny, která nepodléhá teplotním omezením.

  • Materiál GJS (dřívější označení GGG 40) je vhodný pro nejvyšší a nejnižší teploty.

  • Zařízení pro napínání lana v rozsahu 360°, díky němuž je vyloučen stav prověšeného lana.

Lakování
  • Standardní lakování RAL 6018 žlutozelená barva a RAL 7021 černošedá barva.

  • Vysoce jakostní základní a vrchní laky pro standardní použití.

  • Speciální laky pro venkovní nebo korozivní prostředí.

  • Možnost dodání v barvě podle přání zákazníka.

Vypínání a přetížení
  • Neustálé elektronické monitorování hmotnosti zavěšeného břemena.

  • Při vícenásobném lanování je zjišťování velikosti zátěže v upevňovacím bodě lana.

Převodovka zdvihu
  • Všechny stupně převodovky pracují v olejové lázni, která má dlouhou životnost.

  • Minimální zdroj hluku díky moderní technologii.

Vyhodnocovací jednotka SLE/SMC
  • Sériově aplikované monitorování stavu stroje (Condition Monitoring).

  • Sledování a omezení typování během provozu.

  • Zařízení je dodáváno se všemi obvyklými řídícími napětími.

  • Vysoká spolehlivost provozu zařízení díky předimenzovaným stykačům.

  • Kontrola teploty motorů zdvihu pojezdu.

Brzda
  • Bezúdržbová brzda bez azbestu, jež nevyžaduje žádná další nastavování.

  • Velká životnost díky předimenzované brzdě.

  • Brzda je lehce přístupná zvenčí, takže se dá snadno kontrolovat.

  • Minimální opotřebení brzdy díky řízení motoru.

  • Krytí IP 65.

Motor
  • Speciální motory pro použití ve zdvihacích zařízení.

  • Zařazení dle FEM (ISO), dlouhá doba nepřetržitého provozu a velká četnost spínání.

  • Krytí IP 65, teplotní třída F.

  • Motor je umístněný mimo lanový buben, což zajišťuje velmi dobré chlazení motoru a snadný přístup.

  • Monitorování teploty motoru termistorem PTC.

Lanový pohon
  • Optimalizovaný poměr mezi průměrem bubnu a průměrem kladek zajišťuje minimální opotřebení lana.

  • Ohebné drátěné lano s vysokou živostností.

  • Vodící kladky odolné vůči opotřebení i drážky na lanovém bubnu jsou velmi jemně opracovány, čímž se šetří lano.

  • Pro výměnu lana je lanový buben snadno přístupný.

  • Robustní kladnice s malou konstrukční výškou i přesto, že je použit předimenzovaný hák.

Volitelné doplňky

Stále je co zlepšovat. I když je sériově vyráběný kladkostroj AS 7 prvotřídní, máte ještě možnost jej vylepšit díky mnoha mechanickým, elektrickým a elektronickým doplňkům tak, aby byl ještě bezpečnější, hospodárnější a co do obsluhy komfortnější. Přitom se navíc zvýší jeho životnost. Pomocí programových doplňků si zvýšíte výkonnost svého lanového kladkostroje a přizpůsobíte si jej individuálně svým požadavkům.

Zde Vám ukážeme některé příklady volitelných doplňků.

Podvěsné ovladače
  • Robustní ovladač s tlačítkem pro nouzové zastavení a s kabelem pro přenos signálů.

  • Spínací prvky pro zdvih, pojezd kočky a pojezd jeřábu jsou vždy dvoustupňové.

  • Krytí IP 65.

  • Jednoduše lze přidat další tlačítka např. pro ovládání houkačky.

  • Jako volitelný doplněk může posloužit zobrazovač hmotnosti břemena; navíc je možné všechna data zobrazit na notebooku pomocí vyhodnocovací jednotky SMC.

Bezdrátové dálkové ovladače
  • Tlačítkový ovladač s přichycením na pásek, volitelně též se zpětným hlášením od jeřábu.

  • Vysílač s joystickem pro ovládání v provedení s nosným popruhem.

  • Automatické nabíječky akumulátorů včetně výměnných akumulátorů.

  • Robustní plastové pouzdro, krytí IP 65.

  • Přenos povelů ve frekvenčním pásmu v okolí 2,4 GHz.

  • Další typy dálkových ovladačů na vyžádání.

Váčkový koncový spínač
  • Standardně je váčkový koncový spínač umístěn na převodovce a slouží ke spínání nejvyšší a nejnižší pracovní a nouzové polohy háku.

  • Volitelně je možné spínač vybavit až osmi přepínacími prvky; tak je možné definovat event. další provozní polohy háku.

Vyhodnocovací jednotka SMC
  • Neustálé monitorování zatížení břemenem, a to i při zastaveném zdvihacím mechanismu.

  • Jištění proti přetížení systémem automatické kontroly zatížení ALC.

  • Průběžné sledování zatížení, vyhodnocení průběhu zátěže a sčítání zátěžových dob zdvihacího zařízení.

  • Sběr provozních dat, např. počet provozních hodin, způsob zatěžování, spínání motorů, tipovací režim apod.

  • Je možná komunikace s PC.

Zobrazení zátěže
  • K dispozici Vám je velkoformátový červeně svítící sedmisegmentový zobrazovač velikosti zátěže SLD (Stahl Load Display) s různými rozhraními, včetně CAN.

  • Výška číslic je volitelná 60, 100 nebo 150 mm.

  • Díky užití standardního zátěžového čidla není zapotřebí instalovat další přídavné čidlo.

Signální hlásič
  • Na zdvihací zařízení je možno nainstalovat optické a akustické hlásiče, jako je houkačka nebo výstražné světlo.

  • Hlásiče mohou být ovládány spínačem na ovladači.

Ruční uvolnění brzdy zdvihacího mechanismu
  • Zařízení umožňuje manuální uvolnění brzdy zvedacího mechanismu a tím spuštění břemene při výpadku dodávky elektrické energie.

  • Tento mechanismus je možné jako doplněk standardní brzy nainstalovat na každý kladkostroj.

Brzda lanového bubnu
  • Zvýšená bezpečnost díky redundantnímu brzdovému systému.

  • Provedení záchytné a zastavovací brzdy zabraňuje při poruše převodovky svévolnému pádu břemena.

  • Brzda je ovládána odstředivou silou nebo zabezpečovacím PLC.

Frekvenční měnič SFH pro zdvihání
  • Pozvolný rozjezd a brzdění.

  • Výrazné omezení kývaní břemena.

  • Rychlé a precizní polohování břemena téměř bez nutných korekcí.

  • Redukce dynamické zátěže zvyšuje životnost zdvihacího motoru a převodovky a šetří tak celé zdvihací zařízení.

  • Funkce ESR (Extended Speed Range) pro vyšší rychlosti zdvihání při zmenšené zátěži.

  • Celosvětová certifikace pro používání všech typů frekvenčních měničů.

  • Certifikace podle DIN ISO 9001.

Frekvenční měniče pro pojezd kočky / jeřábu
  • Jednoduchá instalace, nastavování parametrů a obsluha.

  • Rozsah regulace rychlosti standardně 1:10, volitelně až 1:30.

  • Kompatibilní s PLC řízením nadřazených systémů (volitelný doplněk).

  • Je možno používat veškerá mezinárodně používaní síťová napětí.

  • Je možné dodat i provedení pro umístění v rozvaděči.

Koncepce dvojitého pohonu TDC (Twin Drive Concept)
  • Zamezuje propadnutí břemena při poruše převodovky.

  • Neustálé monitorování brzdění, pohonu a zátěže.

  • Dva synchronně řízené motory pro zdvih a brzdění.

  • Dvě ručně ovládané brzdy pro případ spouštění v nouzovém stavu.

  • Robustní kompletně zapouzdřený systém.

  • Shodná konstrukce provozní brzdy a brzdy lanového bubnu.

  • Až o 60 % vyšší nosnost při transportu běžných břemen, nikoliv roztavených kovů.
